机架电缆管理 (RCM，Rack cable management) 对于服务器机房和数据中心的网络安装人员和 IT 技术人员来说是一项重大挑战。它包含了六个关键组件：水平和垂直电缆管理、架空电缆桥架系统、铜或光纤配线架、标签和电缆扎带。这些元素共同构成了一个用于有效管理跳线的综合系统。今天的我们来重点探讨一下数据中心的垂直电缆管理。

┃ 有效垂直电缆管理的好处

机架布线系统是IT运营的生命线。电缆管理不善可能会导致灾难性损坏或链路故障，例如信号干扰、电缆过多和冷却问题。垂直机架电缆管理也不例外。服务器机架内正确的垂直电缆管理可确保准确的数据传输并提高系统性能。接下来，我们先来看看有效的垂直电缆管理的主要好处。

减少信号干扰：正确的机架电缆管理将机架内的电源线和数据线分开，大大减少电源线和数据线之间串扰和干扰的机会。因此，它可以增强系统性能。

避免不必要的电缆损坏：电缆损坏的可能性通常可归因于不当的弯曲、移动或锋利的边缘。大多数垂直电缆管理指可以将电缆弯曲半径保持在针对所使用的电缆类型指定的范围内。一些带有可拆卸盖的高密度垂直电缆管理器可以保护电缆免受锋利边缘或灰尘的影响。



改善冷却和气流：垂直理线器使用背面的槽指和通孔轻松分离和布线电缆，防止它们阻碍服务器机架内的气流。通过消除气流阻塞，这些电缆管理器可以提高机架的冷却效率并确保服务器组件的最佳性能。

降低成本：当带有弯曲半径指状件的垂直机架电缆管理器直接与有角度的配线架一起使用时，可以消除对水平电缆管理面板的需求，使垂直电缆管理器成为经济高效的选择。此外，这些立式理线架安装在机柜侧门上，节省了机柜内部空间，优化了整体布局。

改善美观：垂直电缆管理器通常与水平电缆管理器一起使用，为电缆束提供垂直路径。每根电缆整齐地排列在其位置上，可以提高数据中心的美观性。



┃ 垂直电缆管理的常见类型

高效的垂直机架电缆管理是在不浪费空间的情况下固定、捆绑和布线电缆的关键。垂直电缆管理器的宽度通常为 3 英寸至 10 英寸，高度高达 48U，为大量电线提供清晰的通道，将交换机连接到配线架。波纹管和扎带等配件通过沿垂直路径组织和保护电缆来增强此设置。

接下来，我们来探讨一下 D 型环和高密度电缆管理解决方案。

> 机架面板和机柜的垂直电缆管理

• 单 D 形环垂直理线器

D 形环垂直电缆管理器提供了一种经济高效的解决方案，用于沿机架和墙壁整理和布线电缆束。它使用两个螺钉进行安装，采用一体式设计，带有灵活的臂，可轻松访问和安装完整的电缆束。此设计简化了移动、添加和更改 (MAC)。

例如，FS提供的1.6 英寸和 3 英寸单 D 形环垂直金属理线器，容量分别高达 60 条 Cat6 电缆 (24AWG) 和 120 条 Cat6 电缆 (24AWG)。

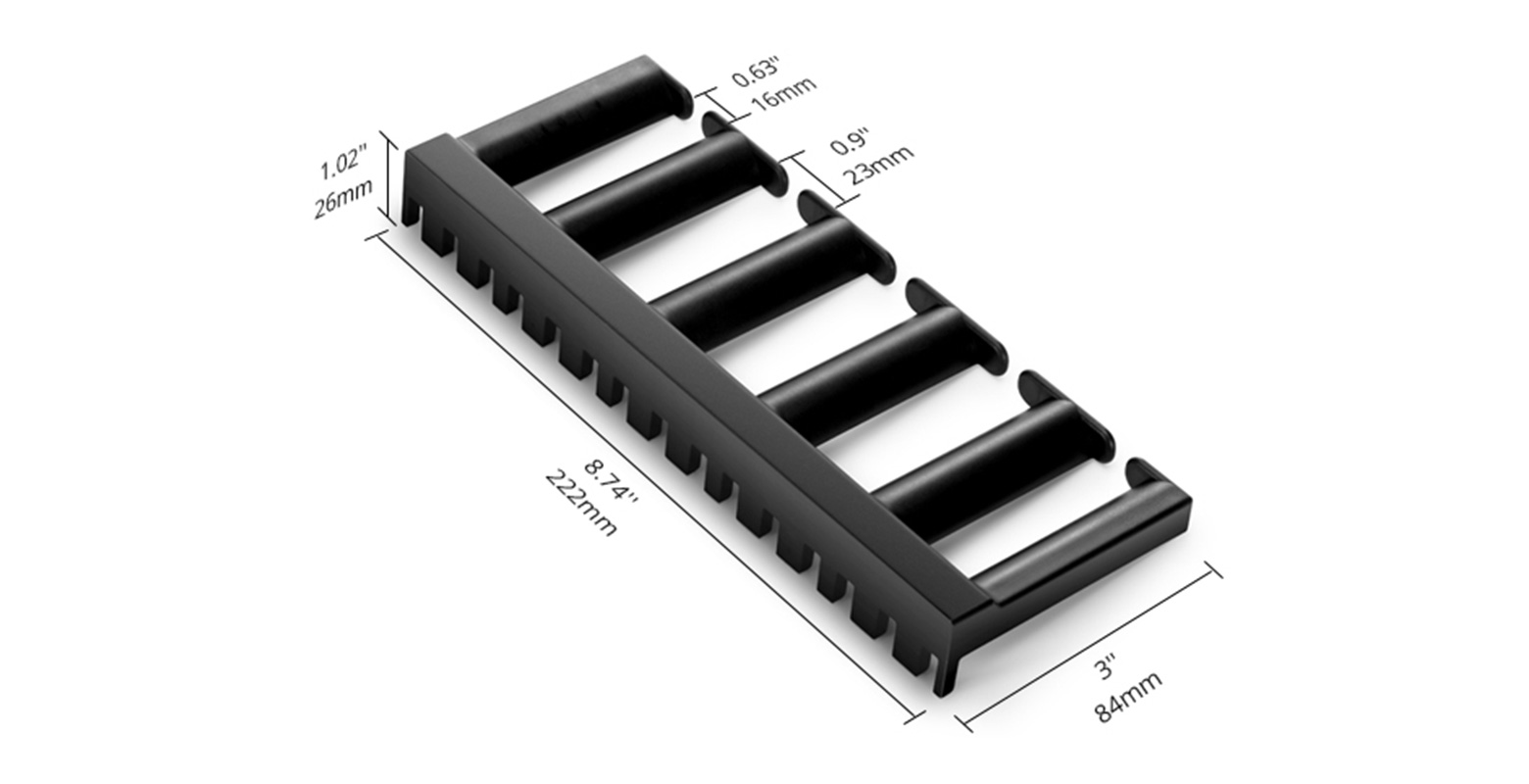

• 5U 塑料立式理线器
电缆管理指设计用于有效保持电缆弯曲半径，并可与机架安装外壳或接线板一起使用。与成角度的配线架相结合，无需水平电缆管理器，从而为额外的配线架、有源设备或电缆通道释放机架空间。 例如，FS提供由 ABS 塑料制成的5U 电缆管理弯曲半径手指支架，深度为 3 英寸，适用于 EIA 19 英寸机架或机柜。 支持多达 188 根 Cat6 24AWG 以太网电缆。



> 开放式机架的高密度垂直电缆管理

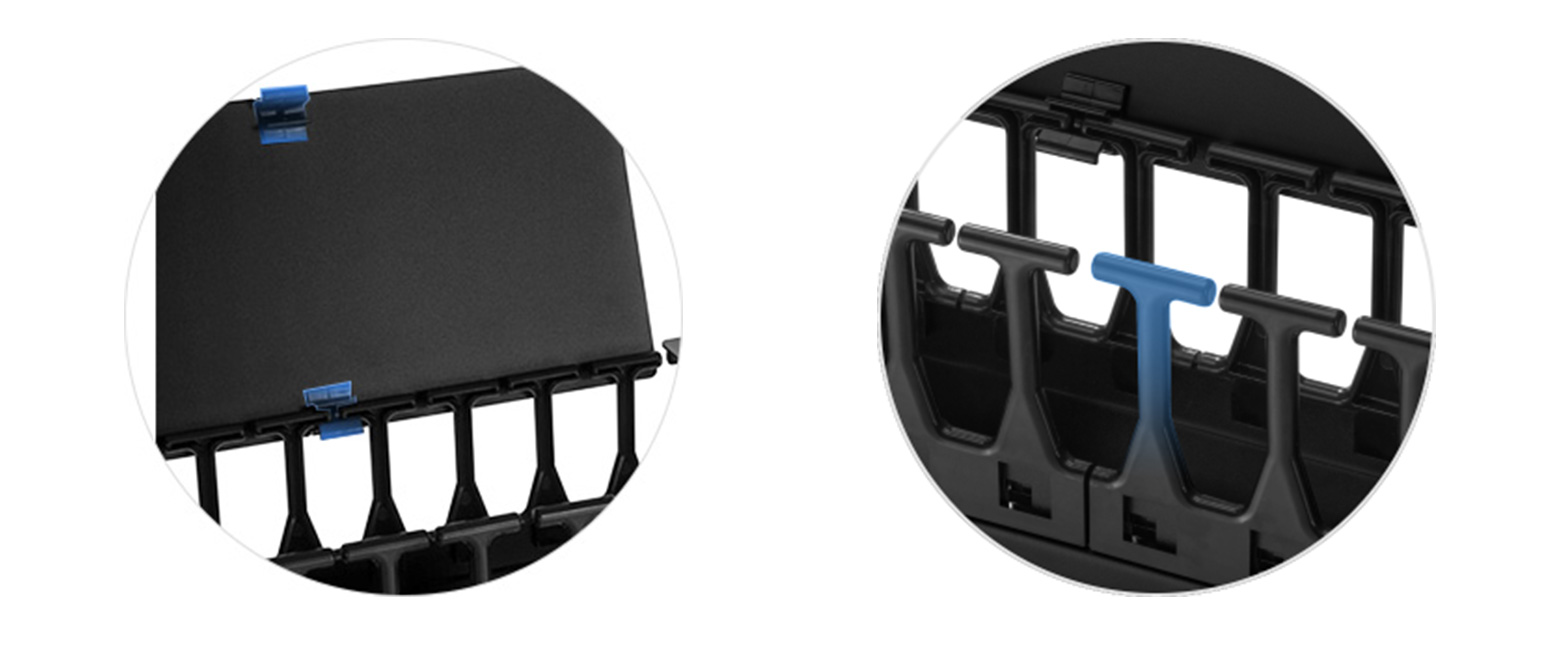

高密度垂直理线器有单面和双面型号，适合安装在 EIA 19" 机架或机柜的侧面或之间。其延伸的手指为每个机架空间提供最大的电缆支撑，同时可选的可拆卸盖板保护电缆免受损坏和灰尘。 通孔有助于在正面和背面之间布线。 接下来，我们将介绍三种类型的高密度垂直电缆管理机架。

• 42U 和 45U 立式单面理线器

42U立式单面理线器采用优质SPCC（钢板冷商用）材料制成，兼容42U和45U开放式机架。相比之下， 45U 垂直单面电缆管理器由 ABS 主体和 PVC 盖构成，专为 45U 开放式机架设计，能够容纳多达 2,745 根 Cat6 24AWG 以太网电缆。这两种型号都是大型数据中心、服务器机房、电信机房、企业网络和园区网络的理想选择。他们将带来：

• 高效的垂直电缆管理解决方案
• 减少混乱
• 改善整洁
• 提高这些环境中的维护效率



• 45U 立式双面理线器
45U 垂直双面理线器采用 ABS 主体和 PVC 盖构造，专为 45U 开放式机架设计。它的理论容量可容纳多达 5,490 根 Cat6 24AWG 以太网电缆。

该理线器适用于数据中心、电信机房、大型企业网络和园区设置，提高清洁度和维护性，同时确保线缆有序和信号稳定。其坚固的 ABS 和 PVC 结构确保了耐用性，其多功能设计和简化的安装使其能够轻松融入各种环境。该设计可节省空间，保护电缆以供长期使用，并为其他设备或电缆路径释放机架空间。



┃ 总结
总而言之，有效的垂直机架电缆管理不仅可以显著提升数据中心的整体外观，还能大大提高电缆的可追溯性，使得电缆的安装和维护变得更加简便。此外，良好的电缆管理有助于优化机架内部的气流，进而提高冷却效率，确保设备在稳定的温度环境中运行，延长其使用寿命。更重要的是，清晰有序的电缆布线能够大幅减少故障排除的时间，使技术人员能够快速定位和解决问题，从而最大限度地减少停机时间，提升数据中心的运营效率。
